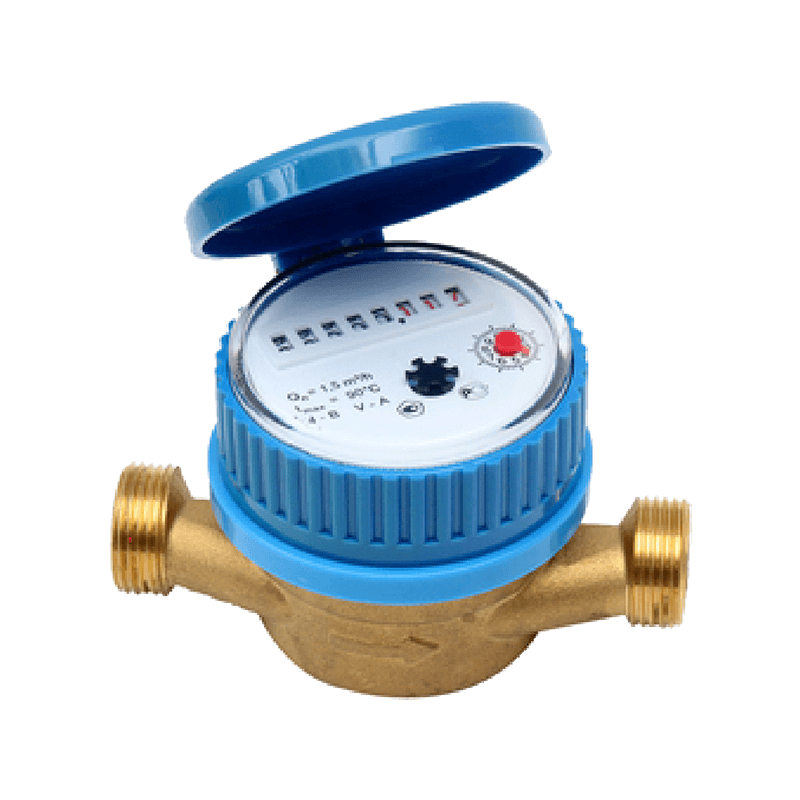

Vyrobeno z vysoce kvalitních mosazných, krásných a odolných. Suchý magnetický ovladač chrání před vnějším elektromagnetickým rušením. Vakuové uzavřené registry, anti-mzda, udržuje jasné hodnoty po dlouhou dobu. Vysoká přesnost. Nástroj vyhovuje standardu ISO4064.
Podrobnosti
R≥100, teplotní hladina: Studená voda by neměla být vyšší než 30 ℃ (horká voda by neměla být vyšší než 90 ℃) a nižší než 0 ℃. Úroveň tlaku vody: Mapa 10bar.
Aplikace
Zaznamenejte celkové množství vody protékající potrubí vodovodní vody.
Funkce
● Suchý číselník, pohodlný pro čtení, udržujte dlouhodobou čistotu, dlouhou životnost.
● Pomocí komponenty Hall nebo přepínače rákosu pro odesílání signálů (je třeba zadat při objednávce), pošlete jeden signál na litr vody (použijte rákosový přepínač), pošlete 5,10,30 signálů na litr vody (senzor Wiegand) nebo přizpůsobte počet signálů, které mají být zaslány na litr vody.
● Vzdálený přenos signálů spotřeby vody na sekundární nástroje.
Požadavky na instalaci
● Měřič vody musí být nainstalován vodorovně, s povrchem odečtení nahoru a směr šipky je stejný jako směr toku vody.
● Potrubí musí být před instalací vodního měřiče proplachováno.
● Měřič vody musí být nainstalován v suchém a snadno udržovatelném prostředí, doporučuje se instalace ve vyhrazené krabici s vodou.
● Ventily musí být nainstalovány na vstupu a výstupu měřiče s vodou.
Podmínky použití
Teplota vody: Pracovní teplota pro studenou vodu mezi 0 ℃ a 30 ℃ pro metr horké vody není vyšší než 90 ℃.
Tlak: ≤1 MPa
Maximální přípustná chyba
Q1 Q2 Průměr R Q4 Q3 Q2 Q1 Minimální Maximum Přečtěte si hodnotu mm Q3/Q1 m³/h m³ 13 80 3.1 2.5 0.050 0.031 20 80 5.0 4.0 0.080 0.050 0.0001 99999 25 80 7.9 6.3 0.126 0.079 Připojení vysílače Barva drátu Vysílač Červená/hnědá Modrý Černá/žlutá Přepínač rákosu Odeslání zpráv Odeslání zpráv Halla komponenta Moc Signál Země Velikost a hmotnost Model Průměr Dlouho Šířka Výška Spojení Hmotnost mm Kg LXSDY-13E 15 110 75 80 G3/4B 0.61 LXSDY-20E 20 130 75 90 G1b 0.77 LXSDY-25E 25 160 75 90 G5/4B 0.94 Q4 ± 2%
Hlavní technické údaje
